Armeeritud rõdukatted

..ebastabiilsel aluspinnal koos hüdroisolatsiooni-funktsiooniga vastavalt normidele ETAG005 ja DIN18531-1

Eestis on rõdud enamasti seotud konstruktiivselt 4 probleemiga:

  • rõdud liituvad vahtplastsoojutusega, mis ei talu lahusteid
  • rõdudega seoses on tegemist hulga liidetega, mis ei ole stabiilsed
  • rõdupinnad on ebastabiilsed ja märjad
  • rõdupinnad on auklikud ja pudedad

Rõdupindade ebastabiilsust kompenseerib armeeringuna klaaskiudkangas või polüestervliis hüdroikihi sees. Märgade aluspindade jaoks on võimalik kasutada spetsiaalkrunt tõusva niiskuse vastu, kasutada niiskele pinnale kantavat STP-süsteemi  või kasutada dreenimatti. Rõdu betoonaukude ja -pindade parandamiseks on soovitav kasutada epomörti ja/või epopahtlit. Epomaterjalid tagavad kindla ja kauaaegse funktsioonitäitmise. Mineraalsed materjalid on tunduvalt riskantsemad ekspluatatsioonis. Epo materjalidest aluspind aga  ahendab rõdukatte süsteemivalikut – epole ei  sobi mineraalsed (ka dispersiooniga segatavad 2K) hüdroisolatsioonimaterjalid. Epole sobivad UP, PU, STP ja PMMA katted.

UP-süsteemid (polüester-sideainega)  – hüdroisoleerivad ehk veetihedad armeeritud  rõdukatte-süsteemid, aluspinnaga tihedalt seotud, mittedekoratiivsed, kaetavad puitrestidega või lahtiste plaatkatete süsteemiga, praoületusvõimega kuni 2 mm. Tehniliselt võib jätta ka ilma täiendava katteta, kuid materjali algse kleepuvuse vältimiseks võib värskelt tehtud kattesse puistada liiva või puudrit. Süsteemiga saab veetihedalt siduda soojustussüsteemid ja kõik liited. Väga kiire kuivamisega, mistõttu tehtav ainult professionaalide poolt. Vt. Lamekatuste vedelplastid. Võib katta peale kruntimist dekoratiivse vedelplastiga.

WIDOPAN-FD Polyester Waterproofing System | Widopan | Essex
  1. Widopan FD/Widopan FD Plus
  2. Polyestervlies (armeeringkangas)
  3. Widopan FD/Widopan FD Plus
  4. Krunt vastavalt aluspinnale (Haftgrund PM) ; vt tabelit
  5. Kuiv aluspind

PUR-süsteemid , klassikalised (polüuretaan-sideainega) – aeglase kuivamisega, kuivale aluspinnale. Paigaldatav kõrgsurvepüstoliga, rulliga, hammasliibiga.

Süsteemide ülesehitused:

Applications, Insulations, Desmopol System, Domochemica Mittedekoratiivne hüdroisoleeriv 1K-PU kattesüsteem

  1. Desmopol 1K-PU, ca 0,75 kg/m2
  2. Vliis või klaaskiudmatt min 100 g/m2
  3. Desmopol  1K-PU, ca 0,75 kg/m2
  4. Krunt vastavalt aluspinnale (vt tabelit) 0,3 -0,6 kg/m2
  5. Kuiv aluspind

Materjalide hinnaklass ca 12..18 €/m2 +km

Paigaldusvideo

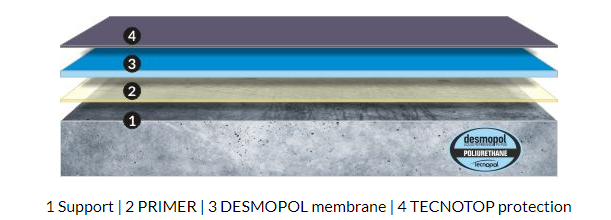

rehabilitacion de cubiertas Dekoratiivne hüdroisoleeriv 1K-PU kattesüsteem

  1. Viimistlusvariandid
    • Graniitpuiste + PU-lakk
    • Kvartspuiste + PU-lakk
    • 2K-PU värv Tecnotop 2C + libisemisvastane lisand
  2. Desmopol, 1K-PU, ca 0,75 kg/m2
  3. Vlies või klaaskiudmatt 100 g
  4. Desmopol, 1K-PU, ca 0,75 kg/m2
  5. Krunt vastavalt aluspinnale (vt tabelit) 0,3-0,6 kg/m2
  6. Kuiv aluspind

Materjalide hinnaklass ca 18€/m2 ..25 €/m2 + km
Fliesenkleber 2K Balkonfliesen wasserdicht frostsicher verlegen Plaaditud hüdroisoleeriv kattesüsteem ilma dreenita. [Dreenisüsteemiga plaatkatet vt. dreeniv-plaatkate

  1. Plaatkiht + EP-vuugisegu
  2. PU-plaadiliim (Desmpol + Desmothix)
  3. (Vajadusel: PU-krunt + kvartsliiva puiste)
  4. Desmopol, 1K-PU , 0,75 kg/m2 + kvartsliiva puiste
  5. Vlies või klaaskiudmatt , min  100g/m2
  6. Desmopol, 1K-PU, 0,75 kg/m2
  7. Krunt vastavalt aluspinnale,  0,3..0,6 kg/m2
  8. Kuiv aluspind

Ilma hüdroisolatsioonita 2K-PU variant vt. Bfl-s1 rõdukatted

STP-süsteemid (silaanidega rikastatud polümeer) on kaasaegsed uue tehnoloogia baasil kattesüsteemid süsteemid (nimetatakse ka MS-hübriidsüsteemideks), kusjuures polümeeridena saab kasutada polüuretaane, polüestreid, polüeetreid . Süsteemid on ühekomponentsed analoogselt 1K-PU süsteemidega. Neid on võimalik kanda niiskele aluspinnale (kuni 7 % betooni massiniiskust) , samuti võimalik töödelda kuni -10 C temperatuurini ja niiskel ajal. Samuti on nad   ei ole kerge vihma suhtes tundlikud, vastupidi – pinnale kantuna vajavad nad oma reaktsiooniks niiskust. Mida rohkem niiskust, seda kiiremini toimub reaktsioon.  Süsteem ei vaja tavapindade nakkeks krunti.  Süsteemis ei ole lahusteid. Need omadused teevad STP-süsteemide töötlemine meie niiskes ja külmas kliimas mugavamaks kui PU-süsteemid, kuid on tuntavalt kallimad.

Fliesenkleber 2K Balkonfliesen wasserdicht frostsicher verlegen Dekoratiivne hüdroisoleeriv STP-kattesüsteem

  1. Graniitpuiste/kvartspuiste + UV-kindel PU-lakk
  2. STP – ………………………..
  3. Vlies (armeeringkangas)
  4. STP – …………………………
  5. [Vadusel krunt kriitilisele  aluspinnale (vt tabelit)]
  6. Kuiv või niiske (max 7 %)  aluspind

PMMA-süsteemid (metüülakrülaat-sideainega) – hüdroisoleerivad ja dekoratiivsed PMMA-süsteemid, praoületusvõime kuni 2 mm, võimalik erinevaid veetihedaid liiteid. Kattesüsteem kaitseb aluspinda niiskuse ja vee eest, CO2 ja kloriidide eest. Süsteem on kemikaali-, ilmastiku- ja UV-kindel. Materjalide kombineerimisega saab anda erinevaid dekoratiivseid lahendusi värvustega, helvestega ja graniitpuistega. Graniitpuistega kate on libisemiskindel. Kattesüsteemi saab kanda praktiliselt kõikidele aluspinna liikidele. Väike pinnakaal ei mõjuta ehituskonstruktsioonide staatilisi näitajaid. Kattesüsteemi paigaldus võimalik 1 päeva jooksul. Sobib kriitilisele ja ebastabiilsele aluspinnale. Kihipaksus ca 3 mm. Väga kiire kuivamisega, mistõttu tehtav ainult professionaalide poolt.

Balcony - Widopan Produkte GmbH
  • Horisontaalpinna PMMA-materjalid: WIDOCRYL-Betongrundierung PM, WIDOCRYL-Detail, WIDOPAN-Polyestergittervlies 165 g/m², WIDOCRYL-SV Verlaufmörtel, WIDOCRYL-Topsiegel  SV + Granit-Granulat 0,2 – 0,6 mm, WIDOCRYL-Versiegelung PM;
  • Lävepaku/sokli  PUR-materjalid: Widopan Marmorkies/Steinteppich 2,0 – 4,0 mm

Widocryl SV

VastavusWidocrylSV

Paigaldusvideo
